크린룸 설계시공
기술력과 전문성을 통한 최적의 시스템 구현
CLEAN ROOM
Clean Room은 청정도의 유지 및 관리가 가장 중요하며,
최근 산업기술의 고도화로 인하여 높은 청정도(Cleanliness Level)가 요구되고 있습니다.
산업용 크린룸(I.C.R)이란?
반도체 제조, 우주항공, 전자, 정밀산업 등의 발전으로 인해 제품의 정밀화, 미소화, 고품질화 및 고신뢰도가 요구되고 있습니다.
전자공업, 필름공장, 정밀기계 공장 등에서는 실내 부유입자가 제조중인 제품에 부착되어 제품의 불량을 초래하고, 사용 목적에 적합한 제품의 생산에 저해요소가 되어 제품의 신뢰성과 수율에 막대한 영향을 미치므로 공장 전체 또는 중요한 작업이 이루어지는 공간을 생산공정에 요구되는 환경조건을 만족할 수 있도록 청정한 상태가 유지되도록 하여야 합니다.
이런 목적의 청정공간을 ICR(산업용 크린룸)이라고 합니다.
산업용 크린룸(I.C.R)의 규격
- I.C.R.의 조건은 미연방규격에 따르면(공중에 떠도는 먼지 입자 및 필요에 따라서는 온도. 습도. 압력의 제어가 가능한 방)으로 되어 있습니다.
- I.C.R.은 특히 먼지 제어를 제일의 목적으로 하는 방으로 실내에서 작업하는 제품의 요구에 의해 먼지의 농도를 결정합니다.
산업용 크린룸(I.C.R)의 구성방법
실내 환경기류 조성을 위해 천정면에 배치되어 있는 HEPA 또는 ULPA 필터를 거쳐 청정한 공기가 배출됩니다.
청정한 공기는 항온항습기 또는 공기조화기 등을 통해 일정한 온습도와 압력으로 실내에 공급됩니다.
이때, 공기조화기는 실내공기의 배기와 실외공기의 공급을 효율적으로 유지시켜 주고, 항온항습과 압력 조절 등의 역할을 합니다.
산업용 크린룸(ICR)은 작업 목적에 따라 실내의 항온항습사양, 암실사양, 압력사양이 모두 상이합니다. 따라서 반도체산업, 전자부품, 광학산업, 항공산업 등 작업 목적에 따라 효율적인 설계에 의해 시공되어야 합니다.

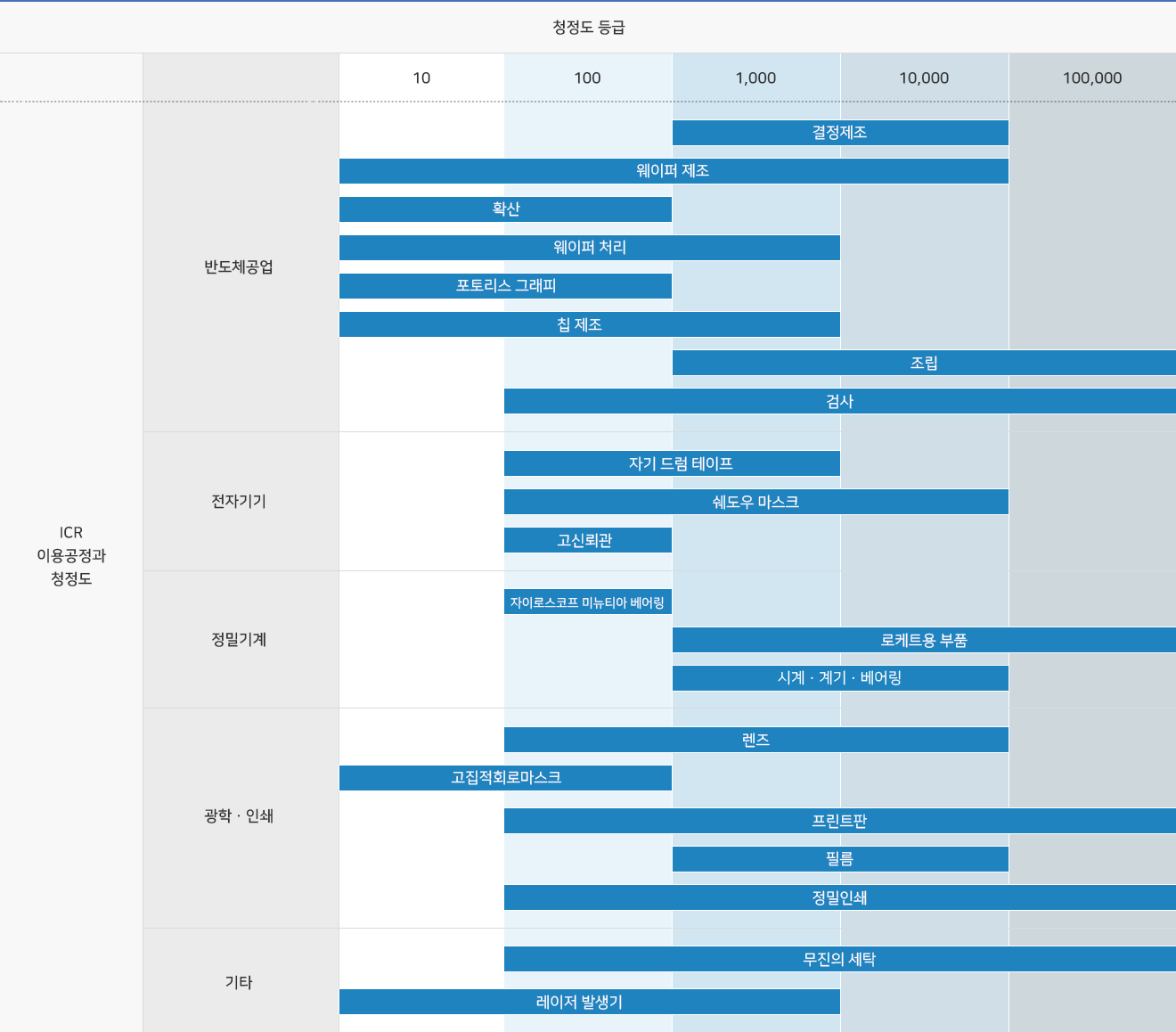

산업용 크린룸(I.C.R)의 주요 청정도
산업용 크린룸(I.C.R)적용분야 및 특징
| ICR의 적용분야 | 특기사항 | ||
|---|---|---|---|
| ICR | 전자공업 (Electronic industry) |
반도체 Semi-conductor | 결정성장, 확산, Photo Etching, 금속 증착 공정에서 제품관리 |
| 프린트판 P.C.B | 사진촬영, 형상, 건조, Photo Mask제작. | ||
| 전자계산기 Electronic calculator | 전자부품의 결합조립품으로 자기 Drum, Tape 제작 | ||
| 인공위성 Satellite | 신뢰성 향상 | ||
| 부막 Thin Film | Film, 연포제재, 알루미늄 상자제작, Soft Packing material | ||
| 정밀공업 (Precision industry) |
정밀기계 Precision Machines | 항공, 해계기, 보통측정기, 수은과 공기의 고정도 스위치 | |
| 광학기계 Optical Machines | 카메라조립, 렌즈제작조립, 샤타조립, MICRI FILM제작 | ||
| 시계 Watch | 조립, 전자시계제작 | ||
