크린룸 장비
기술력과 전문성을 통한 최적의 시스템 구현
CLEAN ROOM
Clean Room은 청정도의 유지 및 관리가 가장 중요하며,
최근 산업기술의 고도화로 인하여 높은 청정도(Cleanliness Level)가 요구되고 있습니다.
헤파필터 유니트(Hepa Filter Unit)란?
청정공간(Clean Room)을 만들기 위해 급기되는 공기를 고성능 필터(HEPA FILTER)를 통해 오염인자를 제거하고 공기량을 조절하도록 댐퍼와 조합하여 한개의 유니트하여 만든 장치입니다.
헤파필터 유니트의 특징
- CLEAN ROOM의 청정도는 HEPA FILTER의 포집효율 및 환기횟수 즉 부착방법과 설치대수가 CLEAN ROOM의 성능을 크게 좌우합니다.
- 특히 HEPA FILTER는 0.3㎛입자 99.97~99.99%의 높은 효율을 갖고 있기 때문에 UNIT에 미세한 틈이 있어도 충분한 성능을 발휘치 못합니다.
- Clean room을 구성하는 기본적인 Clean 장비로써 주로 난류형 Clean room에 적용합니다. Class 1,000 ~ Class 100,000의 청정룸에 적용합니다.
팬필터 유니트(Fan Filter Unit)란?
고청정구역(CLASS1~100)인 슈퍼크린룸 및 크린부스, 제조라인의 청정도를 요구하는 SYSTEM에 적용 할 수 있는 장비입니다.
설계에 따라 비교적 자유롭게 설치 운영할 수 있습니다.
모든 Clean분야에서 다목적으로 사용가능한 소형화 제품으로 취부와 Maintenance가 용이합니다.
팬필터 유니트의 특징
- Filter 상부의 오염원이 Clean Room 내부로 유입도지 않습니다.
- 저소음형이므로 흡음설비를 하지 않아도 되므로 공사기간 및 공사비용을 절감할 수 있습니다.
- 휴무기간 등에서 최소 Clean화 정도까지만 운전할 수 있어 운전비를 최소화 할 수 있습니다.

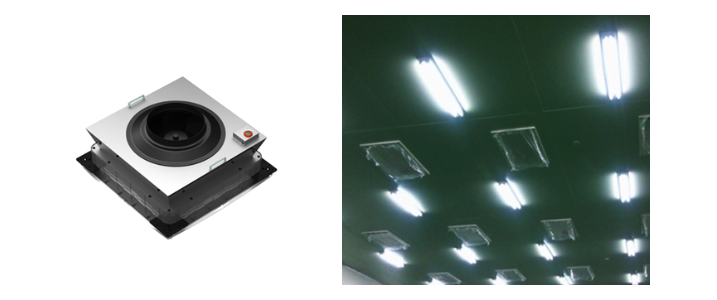

B.F.U(Blower Filter Unit)란?
Clean Room내 청정도에 영향을 미치는 환기횟수를 조정할 수 있는 장비입니다.
Clean Room의 천정에 설치되며, 자체적으로 FAN이 내장되어 있어 덕트로 설치하기 힘든 부분까지 쉽게 설치가 가능한 장비입니다.
헤파필터를 통해 청정화 되어 실내의 청정도를 유지합니다.
B.F.U(Blower Filter Unit)의 특징
- 기류확산용 Punching Plate를 사용하여 청정도 향상시켜 줍니다.
- 병원용은 저소음 FAN을 사용하여 설계/제작 및 시공이 가능합니다.
B.F.U의 표준사양
| MODEL | BFU01 | BFU02 |
|---|---|---|
| DIMENSION (MANUAL) | W 760 X D 1350 X H 550 | |
| HEPA-FILTER (GLASS FIBER) | W 610 X D 610 X 150T | |
| HEPA-FILTER EFFICIENCY | D.O.P 99.97%/ 0.5μm | |
| COLOR | 1. 아이보리(DB304) / 2. 백색(동부 705) / 3. 사용자 지정색상 가능 | |
| INSULATION | ARTILON 10T | |
| AIR VOLUME (풍량) | 18 ㎥/min | 28 ㎥/min |
| BODY | 1. STEEL + 분체도장 / 2. SUS304 1.2T H/L | |
